Эдукторы и смесительные форсунки

Эдукторы и смесительные форсунки играют ключевую роль в промышленных, коммунальных и сельскохозяйственных системах, обеспечивая эффективное перемешивание жидкостей и газов, а также дозированную подачу химикатов, реагентов или других компонентов в технологические потоки. Эти устройства отличаются простотой конструкции, высокой надежностью и энергоэффективностью, что делает их востребованными в самых разных отраслях.

Что такое эдуктор?

Эдуктор — это гидродинамическое устройство, основанное на принципе Вентури. Суть его действия заключается в том, что поток жидкости, проходя через сужающуюся часть корпуса, ускоряется, создавая зону пониженного давления. Это позволяет втягивать и перемешивать другую жидкость или газ без использования подвижных механических элементов.

Принцип работы эдуктора

• Жидкость под давлением поступает во входное отверстие.
• Проходя через сопло, поток ускоряется и создаёт вакуум в зоне смешивания.
• Через боковой патрубок втягивается вторичная жидкость или газ.
• В смешивающей камере происходит равномерное перемешивание потоков.

Преимущества использования эдукторов

1. Отсутствие движущихся частей снижает износ и упрощает обслуживание.
2. Компактность и лёгкость монтажа в трубопроводные системы.
3. Энергоэффективность — работает за счёт давления жидкости, не требует дополнительного питания.
4. Устойчивость к агрессивным средам при использовании из коррозионностойких материалов.

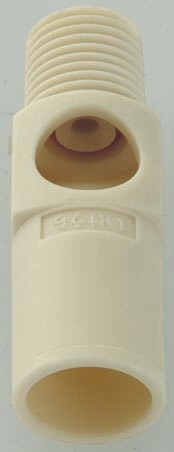

Что такое смесительная форсунка?

Смесительные форсунки — это эдукторы для перемешивания, предназначенные для точного введения газообразных или жидких веществ в поток другой среды. В отличие от эдукторов, форсунки обеспечивают более точную дозировку и направленное распыление.

Основные типы смесительных форсунок

Сравнение: эдуктор vs смесительная форсунка

Хотя оба устройства выполняют схожие задачи по смешиванию и подаче веществ, между ними есть существенные различия:

Области применения

Оба устройства активно используются в различных отраслях:

• Водоподготовка: дозирование реагентов, флокулянтов, коагулянтов.
• Химическая промышленность: перемешивание агрессивных компонентов.
• Пищевая отрасль: добавление ароматизаторов и красителей.
• Сельское хозяйство: орошение, внесение удобрений.
• Гальваника: перемешивание электролитов.

Материалы изготовления

Для обеспечения стойкости к коррозии и агрессивным средам, эдукторы и форсунки изготавливаются из:

• Нержавеющей стали (AISI 304, 316)
• ПВХ и полипропилена
• PVDF и тефлона
